Modulo ADC ADS1115 Convertidor Analogico a Digital de 16 Bits con I2C

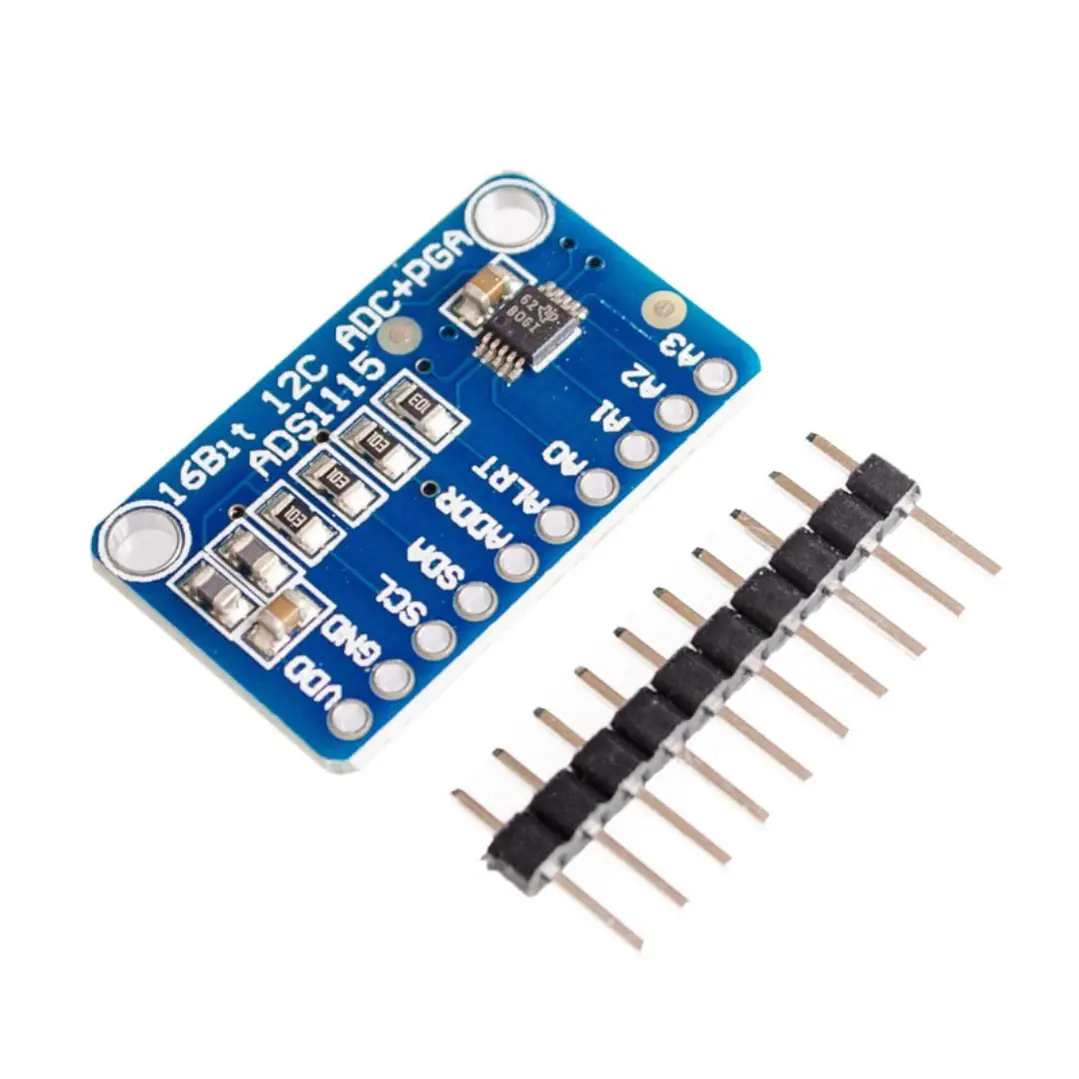

Módulo ADC ADS1115 – Convertidor Analógico a Digital de 16 Bits con I2C

¿Necesitas más precisión y más entradas analógicas para tu proyecto? El módulo ADS1115 es un convertidor analógico a digital de 16 bits con interfaz I2C que te permite medir señales con alta resolución y exactitud. Ideal para aplicaciones donde el ADC interno del microcontrolador no es suficiente, este módulo es perfecto para lectura de sensores analógicos, voltajes pequeños y señales diferenciales.

Características destacadas:

• Resolución de 16 bits para una conversión precisa de señales analógicas
• 4 canales de entrada: puedes usar 4 entradas de un solo terminal o 2 diferenciales
• Ganancia programable (PGA): permite ajustar la sensibilidad para medir señales desde unos pocos milivoltios hasta 6.144V
• Interfaz I2C: fácil integración con Arduino, Raspberry Pi, ESP32, STM32 y más
• Dirección I2C configurable: hasta 4 módulos en el mismo bus (0x48 a 0x4B)
• Bajo consumo y tamaño compacto para proyectos embebidos o portátiles

Conexiones del módulo:

• VDD / GND: alimentación (de 2V a 5V DC)
• SDA / SCL: comunicación I2C
• ADDR: selección de dirección I2C (con jumper o conexión a VDD/GND)
• A0–A3: entradas analógicas

Aplicaciones ideales:

• Lectura de sensores analógicos de alta precisión
• Medición de voltajes pequeños o diferenciales
• Adquisición de datos en proyectos científicos o industriales
• Proyectos de domótica, monitoreo ambiental, robótica y más
• Expansión de entradas analógicas en sistemas con microcontroladores que tienen pocos pines ADC

Especificaciones técnicas:

• Chip: ADS1115
• Resolución: 16 bits
• Entradas: 4 canales de un solo terminal o 2 diferenciales
• Voltaje de operación: 2V – 5.5V
• Interfaz: I2C (100 kHz / 400 kHz)
• Ganancia ajustable: ±0.256V, ±0.512V, ±1.024V, ±2.048V, ±4.096V, ±6.144V
• Dimensiones: aprox. 28 mm x 17 mm

Contenido del paquete:

• 1x Módulo ADC ADS1115
• 1x Pin header (sin soldar)

Este convertidor ADC te ofrece precisión, flexibilidad y facilidad de uso. Una herramienta imprescindible para proyectos donde los datos analógicos deben ser capturados con exactitud.
