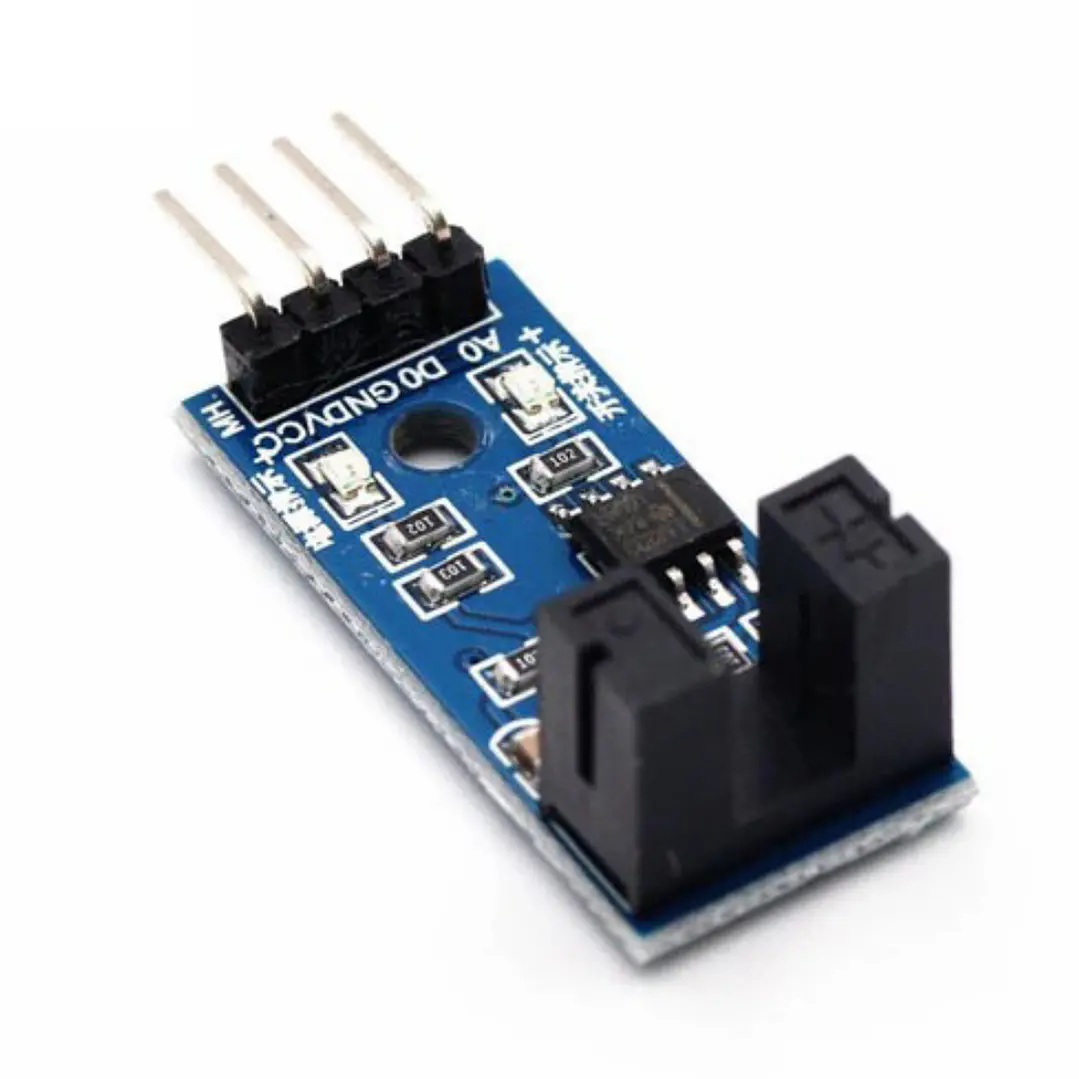

Módulo Sensor de Velocidad con Optoacoplador Tipo Ranura – Detección de Pulsos y Conteo de Giro

Módulo Sensor de Velocidad con Optoacoplador Tipo Ranura – Detección de Pulsos y Conteo de Giro

Este módulo permite detectar interrupciones ópticas mediante un sensor infrarrojo tipo ranura, ideal para medir velocidad de motores, contar pulsos, detectar posiciones o verificar el giro de ejes y ruedas. Gracias a su comparador LM393 y diseño compacto, ofrece respuesta rápida, alta precisión y facilidad de integración en proyectos de automatización y robótica.

Características destacadas:

• Sensor infrarrojo tipo ranura con ancho de 5 mm
• Detecta objetos que interrumpen el haz de luz infrarrojo
• Salida digital (DO): activa al detectar obstrucción
• Luz LED de estado: se apaga cuando la salida es alta y se enciende cuando es baja
• Comparador LM393 de amplio voltaje, señal limpia y buena forma de onda
• Capacidad de conducción superior a 15 mA
• Incluye orificios para tornillos de montaje

Definición de pines:

• VCC: alimentación positiva (3.3V – 5V)
• GND: tierra
• DO: salida digital
• AO: no utilizado

Condiciones de funcionamiento:

• Voltaje de trabajo: 3.3V – 5V DC
• Corriente de consumo: baja
• Salida: digital (0 o 1) tipo interruptor
• Estado lógico:
  • Obstrucción: nivel alto (1)
  • Sin obstrucción: nivel bajo (0)

Dimensiones del módulo:

• Largo: 3.2 cm
• Ancho: 1.4 cm
• Ancho de la ranura del sensor: 5 mm

Aplicaciones comunes:

• Medición de velocidad en motores DC
• Conteo de vueltas o pulsos con discos ranurados
• Límite de posición en brazos mecánicos o ejes
• Sistemas de seguimiento de movimiento o conteo automático
• Proyectos de robótica, automatización y pruebas de motores

Contenido del paquete:

• 1x Módulo sensor de velocidad con optoacoplador tipo ranura

Este módulo es ideal para proyectos que requieren detección precisa de movimiento o velocidad. Su diseño simple, compacto y confiable lo hace perfecto tanto para entornos educativos como industriales.
